1、變頻后電動機的機械特性

滿足式時，變頻后電動機的機械特性如圖1。

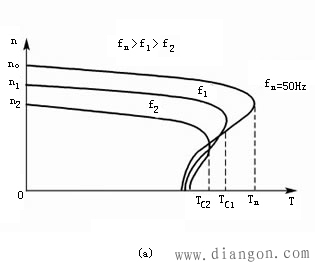

（a）電動機向低于額定轉速方向調速時的機械特性	（b）電動機向高于額定轉速方向調速時的機械特性
圖1 變頻調速后的機械特性

從上圖中可以看到，當電動機向低于額定轉速方向調速時，如圖所示，曲線近似平行地下降。這說明，減速后的電動機仍然保持原來較硬的機械特性，但是電動機的臨界轉矩卻隨著電動機轉速的下降而逐漸減小，這就造成了電動機帶負載能力的下降。這樣的機械特性難以和直流調速系統相比。

低頻時臨界轉矩減小的根本原因?yàn)椋簭哪芰總鬟f的角度看，因?yàn)?a href="javascript:;" onclick="showimg('http://m.bdyddz.com/UploadFiles/2015/2/20154150303850720.gif');">下降引起成正比下降，輸入功率也成正比下降。但等于額定電流不變，所以(銅損)也不變；定子側鐵損變化不大，故損耗功率幾乎不變。于是，傳遞到轉子的電磁功率的下降比例大于輸入功率的下降比例，臨界轉矩也隨之減少。

輸入功率為損耗功率與傳遞到轉子的電磁功率之和，輸入功率下降而損耗功率不變，將使電磁功率所占份額變小，亦即電磁功率的下降比例大于輸入功率的下降比例。

從電動勢平衡的角度看，下降引起成正比下降，因?yàn)?a href="javascript:;" onclick="showimg('http://m.bdyddz.com/UploadFiles/2015/2/20154159629591466.gif');">不變，所以阻抗壓降基本不變，而反電動勢所占比例則逐漸減小。從而，當時，比值實際上是隨的下降而減小的，主磁通也隨之減小。所以，電動機的臨界轉矩也隨之減小。

當電動機向高于額定轉速方向調速時，如圖所示，不僅臨界轉矩曲線下降，而且其工作段的斜率開始增大，使機械特性變軟。造成這種現象的原因是：當頻率升高時，電源電壓不能相應地升高。這是因?yàn)殡妱?dòng)機繞組的絕緣強度限制了電源電壓不能超過電動機的額定電壓，所以磁通將隨著頻率的升高而反比例下降，而磁通的下降使電動機的轉矩下降，造成電動機的機械特性變軟。

2、轉矩補償法

圖2 通用變頻器提供的VF線圖

變頻后機械特性的下降將使電動機帶負載能力減弱，影響交流電動機變頻調速的使用。

一種簡單的解決方法是采用轉矩補償法。轉矩補償法的原理是：當頻率下降時，適當提高的比值，以補償（或?qū)��?yīng)的損耗功率）所占比例增大的影響，從而保持磁通恒定，使電動機轉矩回升。這種方法稱為轉矩補償法，也叫轉矩提升法，這種調整臨界轉矩的方法稱轉矩補償法。

轉矩補償法只能補償向低于額定轉速方向調速時的機械特性，而對于高于額定轉速方向調速時的機械特性不能補償。通常，變頻器提供多條比值不同的線，供用戶根據不同機械的具體情況進行選擇，如圖2。
